Was ist das Ausrichtungssystem eines PCB -Mahlen -Depanelizers?

Im Bereich der PCB -Herstellung (PCB) der gedruckten Leiterplatte (PCB) ist der Depaneling -Prozess ein kritischer Schritt, der die Qualität und Effizienz des Endprodukts erheblich beeinflusst. Ein PCB -Mahlen -Depanelizer stammt als fortschrittliche Lösung zur Trennung einzelner PCB von einem Panel und bietet hohe Präzision und Flexibilität. Zentral für die Leistung eines PCB -Mahlen -Depanelizers ist das Ausrichtungssystem, das genaue und konsistente Depaneling -Operationen gewährleistet. Als vertrauenswürdiger Anbieter vonPCB Mahlen DepanelizerIch freue mich sehr, in diesem Blog -Beitrag mit den Feinheiten des Ausrichtungssystems einzugehen.

Die Bedeutung der Ausrichtung bei PCB Depaneling

Bevor wir das Ausrichtungssystem selbst untersuchen, ist es wichtig zu verstehen, warum die Ausrichtung bei PCB -Depaneling so entscheidend ist. Wenn mehrere PCBs auf einem einzelnen Panel hergestellt werden, müssen sie genau getrennt werden, um ihre Integrität und Funktionalität aufrechtzuerhalten. Jede Fehlausrichtung während des Depaneling -Prozesses kann zu verschiedenen Problemen führen, wie z. B. ungleichmäßige Kürzungen, Schäden an den PCB -Spuren und inkonsistenten Dimensionen der einzelnen Boards. Diese Probleme können letztendlich zu Produktfehlern, erhöhten Produktionskosten und einer Verringerung der Kundenzufriedenheit führen.

Ein präzises Ausrichtungssystem stellt sicher, dass das Fräswerkzeug den genauen Pfad, der für Depaneling erforderlich ist, basierend auf den Entwurfsspezifikationen der PCB folgt. Dies garantiert nicht nur die Qualität der einzelnen PCBs, sondern verbessert auch die Gesamteffizienz des Herstellungsprozesses, indem es Abfall minimiert und die Notwendigkeit von Nacharbeit verringert.

Komponenten des Ausrichtungssystems

Das Ausrichtungssystem eines PCB -Mahlen -Depanelizers besteht typischerweise aus mehreren Schlüsselkomponenten, wobei jeweils eine wichtige Rolle für die genaue Positionierung des PCB -Panels spielt.

Sichtsystem

Eine der kritischsten Komponenten des Ausrichtungssystems ist das Visionssystem. Dieses System verwendet Kameras und erweiterte Bildverarbeitungsalgorithmen, um die Position und Ausrichtung des PCB -Panels zu erfassen und zu analysieren. Die Kameras sind normalerweise über dem Arbeitstable montiert und können spezifische Treue oder Muster auf der PCB erkennen. Genauigkeitsmarkierungen sind kleine, genau platzierte Symbole auf der Leiterplatte, die als Referenzpunkte für die Ausrichtung dienen.

Das Vision -System erfasst das Bild der Herstellungszeichen und vergleicht ihre tatsächlichen Positionen mit den erwarteten Positionen basierend auf den Entwurfsdaten. Anschließend berechnet es die erforderlichen Anpassungen in Bezug auf die Übersetzung (Bewegung in X- und Y -Richtungen) und Drehung (Winkeleinstellung), um das PCB -Feld korrekt auszurichten. Diese Anpassungen werden an das Bewegungssteuerungssystem des Depanelizers mitgeteilt, der dann den Arbeitstable oder den Fräsenkopf entsprechend bewegt.

Bewegungssteuerungssystem

Das Bewegungssteuerungssystem ist dafür verantwortlich, den Arbeitstisch und den Mahlkopf zu bewegen, um die gewünschte Ausrichtung zu erreichen. Es besteht aus Motoren, linearen Führern und Kugelschrauben, die eine präzise und glatte Bewegung in den Richtungen X, Y und Z ermöglichen. Basierend auf den vom Vision System empfangenen Anweisungen passt das Bewegungssteuerungssystem die Position des Arbeitnehmers an, um das PCB -Panel genau auszurichten.

Die im Bewegungssteuerungssystem verwendeten Motoren sind normalerweise Servomotoren, die ein hohes Drehmoment, die Geschwindigkeit und die Positionierungsgenauigkeit bieten. Die linearen Guides stellen sicher, dass die Bewegung gerade und stabil ist, während die Kugelschrauben die Rotationsbewegung der Motoren mit minimalem Rückschlag in eine lineare Bewegung umwandeln.

Klemmmechanismus

Sobald das PCB -Panel ausgerichtet ist, muss es während des Depaneling -Prozesses sicher gehalten werden, um eine Bewegung zu verhindern, die die Genauigkeit der Schnitte beeinträchtigen könnte. Der Klemmmechanismus ist so konzipiert, dass dies erreicht wird, indem eine kontrollierte Kraft auf das PCB -Panel angewendet wird.

Es stehen verschiedene Arten von Klemmmechanismen zur Verfügung, einschließlich pneumatischer Klemmen, mechanischer Klemmen und Vakuumklemmen. Pneumatische Klemmen verwenden Druckluft, um Druck aufzutragen, während mechanische Klemmen auf mechanischen Hebeln oder Schrauben angewiesen sind. Vakuumklemmen dagegen verwenden Saug, um das PCB -Panel fest gegen den Arbeitstable zu halten. Jede Art von Klemmmechanismus hat seine eigenen Vorteile und wird basierend auf den spezifischen Anforderungen des PCB -Depaneling -Prozesses ausgewählt.

Ausrichtungsprozess

Der Ausrichtungsprozess eines PCB -Mahlen -Depanelizers umfasst normalerweise die folgenden Schritte:

1. Laden des PCB -Panels: Der Bediener legt das PCB -Panel auf die Arbeitstabelle des Depanelizers. Das Panel sollte ungefähr in der Mitte des Arbeitstabellers positioniert werden, um die erforderliche Einstellung zu minimieren.
2. Erste Inspektion: Das Vision System führt eine anfängliche Inspektion des PCB -Panels durch, um die Herstellungspflichten zu erkennen. Es erfasst ein Bild des Panels und analysiert es, um die aktuelle Position und Ausrichtung des Panels zu bestimmen.
3. Berechnung der Anpassungen: Basierend auf der Analyse der Herstellungszeichen berechnet das Vision System die erforderlichen Anpassungen in Bezug auf Übersetzung und Drehung, um das PCB -Panel korrekt auszurichten. Diese Anpassungen werden dann an das Bewegungssteuerungssystem gesendet.
4. Ausrichtungsanpassung: Das Bewegungssteuerungssystem bewegt den Arbeitstisch oder den Fräsenkopf, um die erforderlichen Anpassungen in den Anweisungen X, Y und Z vorzunehmen. Dieser Vorgang wird wiederholt, bis das PCB -Feld innerhalb der angegebenen Toleranz ausgerichtet ist.
5. Klemme des PCB -Panels: Sobald das PCB -Panel ausgerichtet ist, wird der Klemmmechanismus aktiviert, um das Panel sicher zu halten. Dies stellt sicher, dass das Panel während des Depaneling -Prozesses stabil bleibt.
6. Depanaling -Operation: Wenn das PCB -Feld richtig ausgerichtet und geklemmt ist, bewegt sich der Mahlkopf entlang des vordefinierten Pfades, um die einzelnen PCBs aus dem Panel zu schneiden. Das Ausrichtungssystem überwacht kontinuierlich die Position des Panels während des Depaneling -Prozesses, um sicherzustellen, dass die Schnitte genau sind.

Vorteile eines genauen Ausrichtungssystems

Ein präzises Ausrichtungssystem in einem PCB -Mahlen -Depanelizer bietet mehrere Vorteile, sowohl hinsichtlich der Produktqualität als auch der Produktionseffizienz.

Verbesserte Produktqualität

Wie bereits erwähnt, stellt ein genaues Ausrichtungssystem sicher, dass die einzelnen PCBs genau mit konsistenten Abmessungen und minimalen Schäden an den Spuren geschnitten werden. Dies führt zu Produkten mit höherer Qualität, die die Erwartungen des Kunden erfüllen oder übertreffen. Das reduzierte Risiko von Produktfehlern führt auch zu niedrigeren Ablehnungsraten und weniger Renditen, was den Ruf des Herstellers erheblich verbessern kann.

Erhöhte Produktionseffizienz

Durch die Minimierung der Notwendigkeit von Nacharbeiten und Verringerung der während des Depaneling -Prozesses erzeugten Abfälle kann ein genaues Ausrichtungssystem die Produktionseffizienz erheblich erhöhen. Der schnellere und genauere Ausrichtungsprozess ermöglicht kürzere Zykluszeiten, was bedeutet, dass in einem bestimmten Zeitraum mehr PCB erzeugt werden können. Dies kann zu höheren Produktionsvolumina und niedrigeren Produktionskosten pro Einheit führen.

Flexibilität und Anpassungsfähigkeit

Ein modernes Ausrichtungssystem ist so konzipiert, dass er flexibel und an verschiedene Arten von PCB -Panels anpassbar ist. Es kann Paneele verschiedener Größen, Formen und Materialien sowie unterschiedliche Marke -Designs behandeln. Dadurch eignet sich das PCB -Mahling -Depanelizer für eine Vielzahl von Anwendungen in der Elektronikherstellungsindustrie.

Vergleich mit anderen Depaneling -Methoden

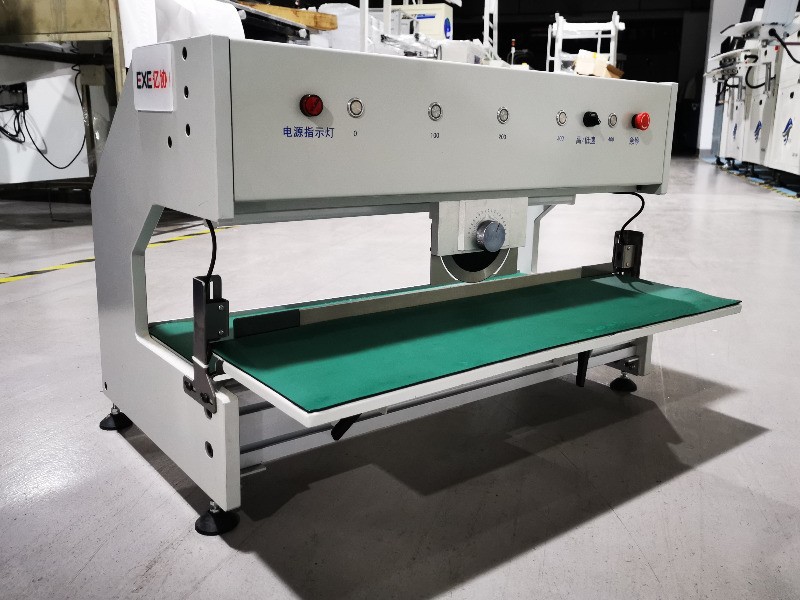

Im Vergleich zu anderen Depaneling -Methoden wie z.PCB Side Messer Depaneling -MaschineUndPCB SeitungsmesserabscheiderDas PCB -Mahlen -Depanelizer mit einem präzisen Ausrichtungssystem bietet mehrere einzigartige Vorteile.

Höhere Präzision

Der in einem PCB-Mahlen-Depanelizer verwendete Mahlprozess ermöglicht eine viel höhere Präzision im Vergleich zu messerbasierten Depaneling-Methoden. Das Ausrichtungssystem stellt sicher, dass das Fräswerkzeug den genauen Pfad für Depaneling folgt, was zu sauberen und genauen Schnitten führt. Dies ist besonders wichtig für PCBs mit feinen Spuren und komplexen Designs.

Weniger Stress auf der Leiterplatte

Depaneling-Methoden auf Messerbasis können die PCB während des Schneidvorgangs erheblich belasten, was zu den Spuren und Komponenten zu einer Beschädigung führen kann. Im Gegensatz dazu ist der in einem PCB-Mahlen-Depanelizer verwendete Fräsprozess ein Nichtkontaktprozess, der die PCB weniger belastet. Dies verringert das Schadensrisiko und verbessert die Gesamtzuverlässigkeit der PCBs.

Größere Flexibilität

Ein PCB -Mahlen -Depanelizer kann leicht programmiert werden, um verschiedene Formen und Muster zu schneiden, wodurch es für eine Vielzahl von PCB -Designs geeignet ist. Messerbasierte Depaneling-Methoden hingegen sind in Bezug auf die Formen und Muster, die sie schneiden können, eingeschränkter.

Abschluss

Das Ausrichtungssystem eines PCB -Mahls -Depanelizers ist eine kritische Komponente, die eine wichtige Rolle bei der Gewährleistung der Genauigkeit und Konsistenz des Depaneling -Prozesses spielt. Durch die Verwendung einer Kombination von Sichtsystemen, Bewegungssteuerungssystemen und Klemmmechanismen ermöglicht es eine präzise Positionierung des PCB-Panels, was zu qualitativ hochwertigen einzelnen PCBs und einer erhöhten Produktionseffizienz führt.

Als führender Anbieter vonPCB Mahlen DepanelizerWir sind bestrebt, unseren Kunden die neueste Technologie und die höchste Qualität in unseren Produkten zu bieten. Unsere Depanelizer sind mit fortschrittlichen Ausrichtungssystemen ausgestattet, die überlegene Leistung und Zuverlässigkeit bieten.

Wenn Sie nach einer zuverlässigen und effizienten Lösung für PCB -Depaneling suchen, laden wir Sie ein, uns zu einer detaillierten Diskussion über Ihre spezifischen Anforderungen zu kontaktieren. Unser Expertenteam hilft Ihnen gerne dabei, den richtigen Depanelizer für Ihre Bewerbung auszuwählen und Ihnen die erforderliche Unterstützung und Schulung zu bieten.
