Was sind die Kompatibilitätsprobleme einer PCB V -Cut -Maschine mit verschiedenen PCB -Materialien?

Hallo! Ich bin ein Lieferant von PCB V - Schnittmaschinen, und heute möchte ich über die Kompatibilitätsprobleme dieser Maschinen mit unterschiedlichen PCB -Materialien sprechen.

Lassen Sie uns zunächst verstehen, was eine PCB V - Cut -Maschine tut. Es ist ein entscheidendes Gerät im PCB -Herstellungsprozess. Die Maschine erstellt eine v -geformte Rille auf der Leiterplatte, wodurch die späteren einzelnen Boards leichter trennen können. Sie können sich hier mehr darüber ansehen:PCB V - Schnittmaschine.

Jetzt haben unterschiedliche PCB -Materialien ihre eigenen einzigartigen Eigenschaften, und diese können Kompatibilitätsprobleme mit der V -Schnittmaschine verursachen.

FR - 4 PCBS

FR - 4 ist eines der am häufigsten verwendeten Materialien in der PCB -Branche. Es ist ein Glas - faserverstärktes Epoxidlaminat. Wenn es darum geht, einen V -Cut -Computer auf FR - 4 PCBs zu verwenden, müssen Sie einige Dinge beobachten.

Eines der Hauptprobleme ist die Bildung von Burrs. FR - 4 hat eine relativ harte und spröde Natur. Während des V -Schnittvorgangs können sich die Grenzen des V - Schnitts bilden, wenn die Schneidklinge nicht scharf genug ist oder die Schneidgeschwindigkeit zu hoch ist. Diese Burrs können ein Problem sein, da sie die ordnungsgemäße Funktion der PCB -Komponenten beeinträchtigen oder während des Montageprozesses zu Schwierigkeiten führen können.

Ein weiterer Aspekt ist der erzeugte Staub. Das V - Schneiden von FR - 4 kann eine ganze Menge Staub erzeugen. Dieser Staub kann sich an den Komponenten der Maschine ansammeln, wie z. Um dies anzugehen, ist es wichtig, ein gutes Staubsystem zu haben. Weitere Informationen zu Circuit Board Depaneling und dem Umgang mit solchen Problemen finden Sie hier:Leiterplatten -Depaneling.

Aluminium -PCBs

Aluminium -PCBs sind bekannt für ihre hervorragende thermische Leitfähigkeit. Sie werden häufig in Anwendungen verwendet, bei denen die Wärmeabteilung kritisch ist, wie LED -Beleuchtung. Bei Verwendung einer V -Schnittmaschine auf Aluminium -PCBs gibt es jedoch einige unterschiedliche Kompatibilitätsprobleme.

Aluminium ist ein weiches Metall und hat im Vergleich zu FR - 4 ein anderes Schneidverhalten. Die Schneidklinge kann beim Schneiden von Aluminium -PCBs schneller abgenutzt, da das Metall an der Klinge haften kann. Diese Haftung kann dazu führen, dass die Klinge ihre Schärfe schneller verliert, was zu einem ungleichmäßigen V -Schnitt führt.

Darüber hinaus kann die während des Schneidvorgangs erzeugte Wärme ein Problem sein. Aluminium leitet Wärme gut und wenn die Schneidgeschwindigkeit zu hoch ist oder die Maschine nicht ordnungsgemäß abkühlt, kann die Wärme das Aluminium verziehen. Diese Verzerrung kann die Genauigkeit des V - Schnitts und die Gesamtqualität der PCB beeinflussen.

Keramik -PCBs

Keramische PCBs werden aufgrund ihrer hervorragenden elektrischen und thermischen Eigenschaften in hohen Frequenz- und hohen Leistungsanwendungen verwendet. Aber sie stellen einige echte Herausforderungen für V - Cut -Maschinen dar.

Keramik sind extrem schwere und spröde Materialien. Das Schneiden von Keramik -PCB erfordert einen sehr präzisen und starken Schneidmechanismus. Die Schneidklinge muss aus einer hohen, hochwertigen, hartnäckigen Trage von Material bestehen, um dem Abrieb standzuhalten. Wenn die Klinge nicht der Aufgabe entspricht, kann sie während des Schneidvorgangs brechen oder chip machen, wodurch die Leiterplatte und die Maschine selbst beschädigt werden können.

Darüber hinaus sind Keramik -PCBs anfällig für Cracking. Der V -Schneidvorgang belastet das Keramikmaterial, und wenn die Schnittparameter nicht sorgfältig eingestellt sind, können sich Mikrorisse bilden. Diese Risse können die Integrität der PCB beeinträchtigen und zu Fehlern des Endprodukts führen.

Flexible PCBs

Flexible PCB bestehen aus Materialien wie Polyimid. Sie werden in Anwendungen verwendet, bei denen Flexibilität erforderlich ist, z. B. in mobilen Geräten und Wearables. Bei Verwendung einer V -Schnittmaschine auf flexiblen PCBs ist das Hauptproblem die Schwierigkeit, einen geraden und genauen Schnitt aufrechtzuerhalten.

Flexible Materialien sind flexibel! Sie können während des Schneidvorgangs leicht verformen. Wenn die Maschine keine ordnungsgemäßen Klemmungs- oder Leitmechanismen hat, kann sich die flexible Leiterplatte bewegen oder sich beugen, was zu einem ungleichmäßigen V - Schnitt führt. Außerdem muss die Schneidkraft sorgfältig kontrolliert werden. Zu viel Kraft kann das flexible Material beschädigen, während zu wenig Kraft die Leiterplatte nicht richtig durchschneidet.

So behandeln Sie Kompatibilitätsprobleme

Um diese Kompatibilitätsprobleme zu lösen, gibt es mehrere Strategien.

Erstens ist die Auswahl der richtigen Schneidklinge entscheidend. Unterschiedliche PCB -Materialien erfordern unterschiedliche Klingentypen. Zum Beispiel kann für harte Materialien wie Keramik -PCBs eine Diamantschale die beste Wahl sein, da sie dem hohen Abrieb standhalten kann. Bei weicheren Materialien wie Aluminium kann eine Klinge mit einer speziellen Beschichtung verwendet werden, um eine Adhäsion zu verhindern.

Zweitens ist die Einstellung der Schneidparameter von wesentlicher Bedeutung. Dies schließt die Schneidgeschwindigkeit, die Futterrate und die Schnitttiefe ein. Diese Parameter müssen entsprechend dem spezifischen PCB -Material optimiert werden. Zum Beispiel kann beim Schneiden eines spröder Materials wie FR - 4 eine langsamere Schnittgeschwindigkeit erforderlich sein, um die Bildung von Grat zu verringern.

Drittens ist die regelmäßige Wartung der V -Schnittmaschine ein Muss. Dies beinhaltet die Reinigung der Maschine, um Staub und Schmutz zu entfernen, die Ausrichtung der Schneidklinge zu überprüfen und die beweglichen Teile zu schmieren. Indem Sie die Maschine in gutem Zustand halten, können Sie ihre optimale Leistung sicherstellen und das Risiko von Kompatibilitätsproblemen verringern.

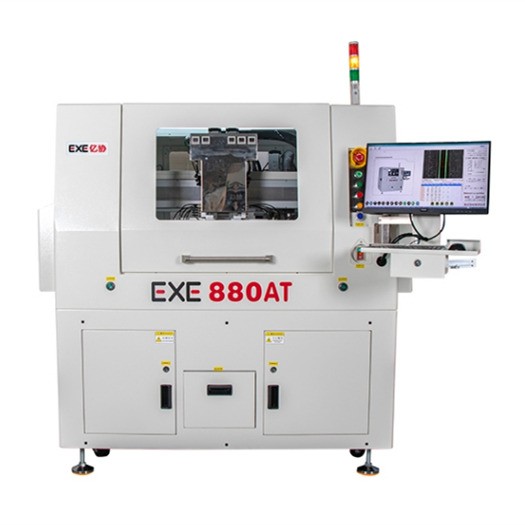

Wenn Sie nach einer zuverlässigen Lösung für PCB Depaneling suchenOnline Automatic PCB Depanelerist eine großartige Option. Es ist für verschiedene PCB -Materialien mit hoher Präzision und Effizienz ausgelegt.

Zusammenfassend ist das Verständnis der Kompatibilitätsprobleme zwischen einer PCB -V - Cut -Maschine und unterschiedlichen PCB -Materialien von entscheidender Bedeutung, um eine hochwertige PCB -Produktion zu gewährleisten. Wenn Sie Probleme mit dem PCB -Depaneling haben oder Ihre aktuellen Geräte aktualisieren möchten, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, die beste Lösung für Ihre spezifischen Anforderungen zu finden. Beginnen wir ein Gespräch und sehen, wie wir zusammenarbeiten können, um Ihren PCB -Herstellungsprozess zu verbessern.

Referenzen

• IPC - 6012d: Qualifikations- und Leistungsspezifikation für starre gedruckte Boards
• IPC - 2221A: Generisches Standard für gedruckte Board -Design
