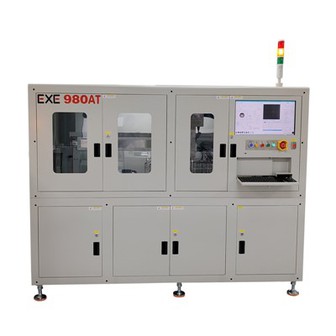

PCB-Inline-Plattenbestückungsmaschine
Einseitige Arbeitsgröße: 300 mm × 350 mm
4-Achsen-Servoantrieb: X, Y1, Y2, Z
X-Y AC-Servogeschwindigkeit: 0–1000 mm/Sek
Z AC-Servogeschwindigkeit: 0–800 mm/Sek
X-Y-Wiederholgenauigkeit: ±0,02 mm
Produkteinführung
Spezifikationsparameter
|
1. Einseitige Arbeitsgröße |
300 mm × 350 mm |
|
2. 4-Achsen-Servoantrieb |
X, Y1, Y2, Z |
|
3. X-Y AC-Servogeschwindigkeit |
0-1000 mm/Sek |
|
4. Z AC-Servogeschwindigkeit |
0-800 mm/Sek |
|
5. X-Y Wiederholgenauigkeit |
±0,02 mm |
|
6. Schnittgenauigkeit |
±0,05 mm |
|
7. Genauigkeit der CCD-Kamerakalibrierung |
±0,01 mm |
|
8. Split-Board-Spannungswert |
300 Benutzer oder weniger |
|
9. Japanische NSK-Spindelgeschwindigkeit |
Max. . 60.000 U/min |
|
10. Werkzeugdurchmesser |
0,8–3,0 mm |
|
11. Schnittstärke der Leiterplatte |
0,2 mm-6,0 mm |
|
12. Leistung des Staubabscheiders |
3 PS (Option 5 PS) |
|
13. Größe des Staubsammelschranks |
640 mm × 785 mm × 1760 mm (T × B × H) |
|
14. Maschinengröße |
1075mm×1430mm×1460mm (D×W×H) |
|
15. Gewicht der Hauptmaschine + Staubabscheider |
800 KG |
Im Vergleich zu herkömmlichen manuellen Nutzentrennern sind Inline-Nutzentrennmaschinen resistenter gegen Störungen
Im Gegensatz zu manuellen Nutzentrennern erfordern Installationen von Inline-Nutzentrennmaschinen keine großen technischen Kenntnisse in der Produktion und sind weniger anfällig für externe Störungen. Die Produktionsumgebung ist optimiert, um ein unterbrechungsfreies Schneiden der Schneidbretter gemäß dem Schneidprogramm der Maschine zu ermöglichen.
Breites Anwendungsspektrum
Durch die kontinuierliche Weiterentwicklung und Verbesserung der Online-Splitter-Technologie ist es gelungen, die Anforderungen der Computer-Digital-, Automobilindustrie, 3C-Digital-/Haushaltsgeräteindustrie und anderer Industrien durch die schnelle Positionierung des Markierungspunkts zu erfüllen, um die hochauflösende Farbinitialisierung der Industriekamera, der fliegenden Kamera, des automatischen Werkzeugwechslermechanismus, der Hochgeschwindigkeits-Elektrospindel und anderer Funktionen zu erreichen. Machen Sie das Produkt für viele Benutzer humaner und attraktiver.
Sichere Produktionsform
Es handelt sich um eine automatisierte Produktionsmethode, die in den letzten Jahren entstanden ist. Es verzichtet auf manuelle Arbeit und vervollständigt die Produktion maschinell, was eine recht stabile Sicherheit bietet.
Lange Nutzungsdauer
Mit der aktuellen Produktions- und Fertigungstechnologie ist es möglich, einen langfristigen Dauerbetrieb der Ausrüstung ohne übermäßige manuelle Wartung zu erreichen.
Genaue Zielgruppenansprache
Die Inline-Nutzentrennmaschine richtet sich an die Zielgruppe (Fabriken), die Leiterplattenzuschnitte benötigen. Es bietet die Vorteile einer hohen Kostenleistung, eines breiten Anwendungsspektrums und einer hohen Produktionseffizienz.
Leistungsstarke Funktionen
Durch die Produktionsanforderungen des Benutzers und die kontinuierliche Optimierung der Funktion kann der Bediener die Schnittgröße, die Schnittgeschwindigkeit und die Zeit über das Programm steuern.
Fräser-Nutzentrennmaschine mit Vakuum EXE-880F Produktmerkmale
Die automatische PCB-Nutzentrennmaschine übernimmt das Hochgeschwindigkeits-NSK-Spindeltrennen, wodurch die Schnittbelastung erheblich reduziert wird, hohe Präzision, geringe Trägheit und schnelle Reaktion gewährleistet sind.
Der PCB-Bestückungsbereich mit zwei Y-Achsen-Achsen-Arbeitstischen ist mit Gittersicherheitseinrichtungen ausgestattet, um manuellen Missbrauch gemäß den Anforderungen der öffentlichen Sicherheit zu verhindern.
Die Fensterbedienungsoberfläche ermöglicht den einfachen Wechsel zwischen Chinesisch und Englisch, und die grafische Fensterbedienungsoberfläche erleichtert die Bearbeitung des Programms und die schnelle Fertigstellung des Mehrpunktprogramms.
Mehrschichtige Verwaltungsrechte für Softwarebenutzer, um Fehlbedienungen und anderes Verhalten zu verhindern.
Die vollautomatische Leiterplatten-Nutzentrennmaschine mit Staubabsaugung verfügt über ein abgedichtetes Design, die Saugöffnung weist einen schrägen Winkel von 45 Grad auf und reduziert den Staub im internen Wirbelphänomen.
Die obere Vakuumstruktur (optional) verwendet elektrostatische Bürsten, um die Schneidstelle abzudichten, unabhängig von der einzelnen Schneidstelle für das Vakuum, wodurch die Wirkung der Staubabsorption erheblich verbessert wird.
Das Fräser-Erkennungssystem verfügt über einen fotoelektrischen Sensor, der den Status des Fräsers in Echtzeit überwacht und so wirksam verhindert, dass der Fräser nach einer Pause weiterläuft und andere Phänomene auftreten.
Software-Einstellung der Fräser-Segmentierungsfunktion, automatische Kompensation des unteren Fräsers, Verlängerung der Lebensdauer des Fräsers, Reduzierung der Kosten.
Qualitätssicherung und After-Sales-Service
- Nachdem die Ausrüstung bei Ihrem Unternehmen eingetroffen ist, stellt unser Unternehmen Ingenieure und Techniker für die Installation und Fehlerbehebung bereit.
- Unsere After-{1}}Techniker sind für die umfassende Schulung Ihres Unternehmensbetriebs und des technischen Personals bei der Installation und dem Betrieb unserer Geräte verantwortlich und bieten Ihnen einen umfassenden Service ohne Vorbehalte.
- Wenn das Kundenunternehmen die Anforderungen an die Prämisse hat, kann mein Unternehmen dem Kundenunternehmen mit seinem technischen Personal bei der Durchführung des Debugging-Tests für die Platinenmaschine helfen.
Zweck der Leiterplattentrennmaschine
-Die PCBA-Nutzentrennmaschine wird hauptsächlich zum Trennen der bestückten PCBA-Platinen in der PCBA-Fabrik verwendet. Im Allgemeinen werden die Platinen nach Abschluss des PCBA-Schweißens getrennt und anschließend getestet. Im Allgemeinen werden die Platinen nicht in SMT-Patchverarbeitungsanlagen vereinzelt, sondern die bestückten Platinen werden direkt an die Kunden versendet.
-In einigen kleinen und mittelgroßen-PCBA-Verarbeitungsbetrieben wird das Trennen manuell durchgeführt, es kann jedoch leicht zu einer Beschädigung der PCBA-Platine kommen. Es ist sicherer, zum Trennen eine Maschine zu verwenden.
Merkmale der PCB-Nutzentrennmaschine
1. Stabiler Betriebsmechanismus, um zu verhindern, dass unsachgemäße äußere Kräfte die Zinnpfadoberfläche der Platine, die Lötstellen elektronischer Teile und andere elektrische Schaltkreise während des Faltvorgangs beschädigen.
2. Spezielles kreisförmiges Messermaterialdesign, um die Glätte der geteilten PCB-Oberfläche sicherzustellen.
3. Der Schneidhubabstand erfolgt über eine fünf-stufige berührungsempfindliche Einstellung-, mit der schnell zwischen verschiedenen Leiterplatten gewechselt werden kann
4. Installieren Sie ein Hochfrequenz-Augenschutz-Beleuchtungsgerät, um die Qualität der Bedienerbedienung zu verbessern.
5. Verstärken Sie die Sicherheitsvorrichtungen, um Schäden durch menschliche Fahrlässigkeit zu vermeiden.
6. Einfache Einstellung des Schnittabstands: Einfache Betätigung der Kontakttaste zum Einstellen der Schnittgröße.
7. Einstellung des Messerraddrucks: Verwenden Sie eine Exzenternocke mit einer Einstellung des oberen und unteren Messerradspalts von 0–2 mm.
8. Doppelseitiges Brettstützdesign, damit das doppelseitige Brett gleichmäßiger geschnitten werden kann.
9. Das hintere Leitblechdesign mit der PC-Platine und den oberen und unteren Messern in vertikaler Form erhöht effektiv
A. Stabilität beim Schneiden B. Ebenheit der Leiterplattenkante C. Lebensdauer des Messerrades.
10. Oberer und unterer Messerschutz, Maschinensicherheitslichtaugen und Not-Aus-Schalter-Sicherheitsmechanismusdesign.
Fräser vollautomatische Bretttrennmaschine Trennmaschine
Board-Splitting-Prinzip
Automatische Bretttrennmaschine
Der vollautomatische Platinentrenner mit Fräser verwendet den Fräser, um mit hoher Geschwindigkeit zu rotieren, um mehrteilige Leiterplatten entsprechend dem vor-programmierten Pfad zu schneiden. Dadurch wird das manuelle Brechen von Leiterplatten ersetzt, die Produktqualität verbessert und die Ausschussrate gesenkt. Der vollautomatische Plattenspalter des Fräsers verfügt über ein fortschrittliches Servosystem mit schneller Plattenspaltgeschwindigkeit und hoher Präzision und ist mit einem tragbaren Lehrgerät ausgestattet. Die Programmbearbeitung kann manuell eingelernt oder per G-Code importiert werden. Es verfügt über Funktionen zum Importieren und Exportieren, zum kontinuierlichen Kopieren des Board-Arrays sowie zum Bearbeiten und Ändern und optimiert die Programmzeit und -präzision.
Bedienschritte der VollautomatikNutzentrennmaschine
Der Bediener der automatischen Platinentrennmaschine mit Fräser muss die Richtung sowie die Vorder- und Rückseite der zu schneidenden Leiterplatte bestimmen und diese in eine spezielle Vorrichtung einlegen. Drücken Sie es beim Platzieren vorsichtig mit der Handfläche nach unten. Nachdem Sie sich vergewissert haben, dass es angebracht ist, schließen Sie die Abdeckung der Brettspaltvorrichtung fest. Zu diesem Zeitpunkt ist alles bereit.
Nach Abschluss einer Reihe von Tests beginnt der vollautomatische Plattenspalter des Fräsers mit der formellen Bearbeitung. Der Bediener muss auf eine Schaltfläche in der Software klicken, der Plattenspalter beginnt zu arbeiten und der Staubsauger, die Spindel, der Entladungsapparat für statische Ladung usw. werden ebenfalls automatisch eingeschaltet.
Wenn der automatische Plattenteiler des Fräsers mit dem Schneiden der Leiterplatte fertig ist, wird die Werkbank automatisch verlassen. Die geschnittenen Leiterplatten sind alle qualifiziert. Wenn es nicht qualifizierte Produkte gibt, müssen Sie einen Ingenieur finden, der den Weg des Fräsers ändert. Nachdem bestätigt wurde, dass alle geschnittenen Leiterplatten qualifiziert sind, kann der Bediener die bearbeiteten Leiterplatten herausnehmen und sie wieder in die Leiterplattenschneidvorrichtung einsetzen, die bearbeitet werden muss.
F: Bieten Sie Versanddienste an?
A: Ja, wir können Ihnen Frachtangebote für Express-, Luft- und Seetransporte zur Auswahl unterbreiten.
F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind eine Fabrik mit Sitz in der Stadt Dongguan.
F: Können Sie OEM oder ODM betreiben?
A: Ja, wir bieten sowohl OEM- als auch ODM-Dienste an.
F: Welche Zahlungsmethoden akzeptieren Sie?
A: Wir akzeptieren normalerweise T/T, VISA, Mastercard, Western Union und PayPal.
F: Wie lange ist Ihre Vorlaufzeit?
A: Bei vorrätigen Artikeln beträgt die Lieferzeit in der Regel 1–2 Tage. bei regulären Bestellungen ca. 7–15 Tage.
